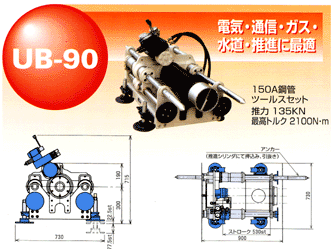

 【小型推進機】 |
|
 |
 |
 |
 |
方式 |
ボウリング方式(１重ケーシング式） |
| 適用管種 |
ネジ切り鋼管 |
| 管径・管種 |
ＭＡＸ ３５０Ａ×４５０Ｌ |
| 推進延長 |
ＭＡＸ ×１０ｍ（土質による） |
 |
適用管種 |
硬質塩化ビニル管 スパイラル継手直管ＳＳＰＳ |
| 管種・管径（ ）内はオプション |
ＶＰ１５０（１００）〜２００（３００）×４００（５００）Ｌ |
| 排土方法 |
注水機構付オーガ排土 |
| 推進延長 |
１工程 ＭＡＸ ×５ｍ(土質による）
２工程 ＭＡＸ ×２０ｍ(土質による） |
 |
発進 |
さや管（鋼管）・塩ビ管一工程 |
ｍ |
0.9×1.2（矩形）以上φ1.2以上 |
| 塩ビ管二工程 |
ｍ |
1.3×1.2（矩形）以上 |
| 到達 |
さや管（鋼管）・塩ビ管一工程 |
|
０号マンホール以上 |
| 塩ビ管二工程 |
|
０号マンホール以上 |
| 管芯高 |
ｍｍ |
４５０ |
 |
 |
押力 |
ＫＮ |
１３５（１３.５ton) |
| 引力 |
ＫＮ |
８０（８ton) |
| ストローク |
ｍｍ |
２９５＋２５５＝５５０ |
| 作動圧力 |
ＭＰa |
１７.５（１７５ｋｇ／ｃｍ2) |
 |
最高トルク |
Ｎ.ｍ |
５２００（５２０ｋｇ・ｍ） |
|
質量 |
ｋｇ |
３９０ |
 |
 |
型式 |
ー |

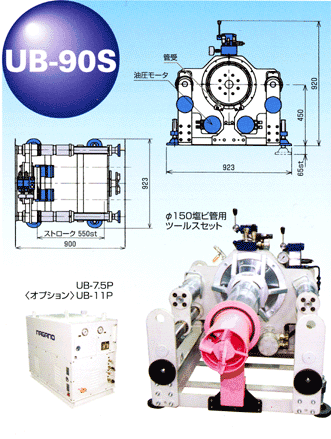

ＵＢ-７.５Ｐ |
| 寸法長さ×幅×高さ） |
ｍｍ |
９７０×５２０×９３０ |
| 電動機容量 |
Ｋｗ |
７.５ |
| 質量 |
ｋｇ |
４５０ |
 |
型式 |
ー |
ＵＢ-１１Ｐ |
| 寸法（長さ×幅×高さ） |
ｍｍ |
１１５０×６５０×９８０ |
| 電動機容量 |
Ｋｗ |
１１ |
| 質量 |
ｋｇ |
５４０ |
| 使 用 発 電 機 |
ー |
２５ＫＶＡ以上 |
| 使 用 電 源 |
ー |
ＡＣ２００Ｖ |
